व्यवसाय प्रक्रिया मॉडलिंग और नोटेशन (BPMN) प्रक्रिया मॉडलिंग के लिए वैश्विक भाषा के रूप में कार्य करता है। हालांकि, व्याकरण नियमों के बिना एक भाषा भ्रम का कारण बनती है। जब टीमें BPMN 2.0 मानकों का उपयोग करके नियमों के सख्त पालन के बिना आरेख बनाती हैं, तो परिणामस्वरूप नक्शे अस्पष्ट, स्वचालित करने में कठिन और गलत व्याख्या के लिए झुके होते हैं। सुसंगतता केवल एक भौतिक विवेक नहीं है; यह सफल प्रक्रिया प्रबंधन के लिए एक कार्यात्मक आवश्यकता है।
यह मार्गदर्शिका स्पष्टता और सटीकता बनाए रखने के लिए आवश्यक नोटेशन नियमों का अध्ययन करती है। मानक की संरचनात्मक सीमाओं को समझकर, आप यह सुनिश्चित करते हैं कि आपके आरेख स्टेकहोल्डर्स, डेवलपर्स और व्यवसाय विश्लेषकों को इरादे को स्पष्ट रूप से संदेश देते हैं।

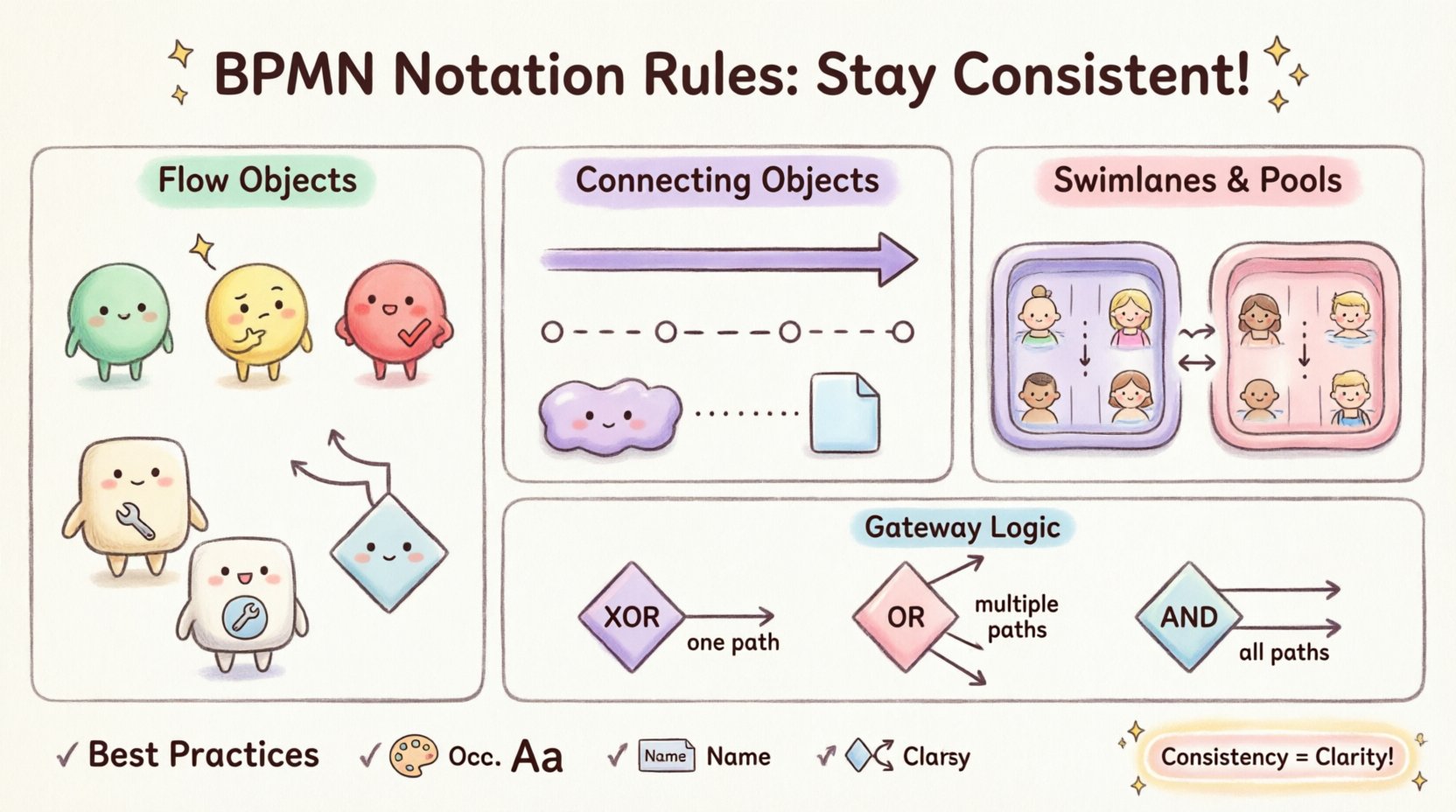

🏗️ आधार: प्रवाह वस्तुओं को समझना
किसी भी BPMN आरेख का केंद्र उसकी प्रवाह वस्तुओं में होता है। ये आकृतियाँ प्रक्रिया के व्यवहार और प्रवाह को परिभाषित करती हैं। अर्थपूर्ण अखंडता बनाए रखने के लिए तीन अलग-अलग श्रेणियों की प्रवाह वस्तुओं का सही तरीके से उपयोग करना आवश्यक है।
- घटनाएँ: इन्हें वृत्तों द्वारा दर्शाया जाता है। ये प्रक्रिया के क्रियान्वयन के दौरान होने वाली किसी चीज को इंगित करते हैं। घटनाएँ सख्ती से निष्क्रिय होती हैं; वे प्रवाह को नहीं नियंत्रित करती हैं, बल्कि एक अवस्था परिवर्तन को इंगित करती हैं। इन्हें निम्नलिखित श्रेणियों में वर्गीकृत किया गया है:
- प्रारंभ घटनाएँ: हरे रंग के वृत्त जो बताते हैं कि प्रक्रिया कहाँ शुरू होती है।
- मध्यवर्ती घटनाएँ: प्रारंभ और अंत घटनाओं के बीच आने वाले पीले रंग के वृत्त।
- अंत घटनाएँ: लाल रंग के वृत्त जो प्रक्रिया के समापन को संकेत करते हैं।
- गतिविधियाँ: गोल किनारों वाले आयतों द्वारा दर्शाया जाता है। ये किसी कार्य को निष्पादित करने के लिए आवश्यक होते हैं। इन्हें विस्तार के आधार पर उपवर्गों में बांटा गया है:
- कार्य: परमाणु कार्य इकाइयाँ जो आरेख के संदर्भ में आगे नहीं बाँटी जा सकती हैं।
- उप-प्रक्रियाएँ: जटिल गतिविधियाँ जिनमें अपनी आंतरिक प्रवाह होती है, जिससे सारांश बनाना संभव होता है।
- कॉल गतिविधियाँ: बाहरी प्रक्रियाओं या टेम्पलेट्स के संदर्भ।
- गेटवे: हीरे के आकार की वस्तुएँ जो पथों के विचलन और संगम को नियंत्रित करती हैं। ये प्रक्रिया प्रवाह के तर्क को निर्धारित करती हैं।
🔗 संयोजक वस्तुएँ: गति का तर्क
संयोजकों के बिना प्रवाह वस्तुएँ बेकार होती हैं। ये रेखाएँ तत्वों के बीच क्रम और संबंध को परिभाषित करती हैं। संयोजकों के गलत उपयोग को प्रक्रिया मॉडलिंग में सबसे आम त्रुटियों में से एक माना जाता है।
क्रमिक प्रवाह
क्रमिक प्रवाह गतिविधियों के क्रम का प्रतिनिधित्व करते हैं। इन्हें तीर के साथ ठोस रेखाओं के रूप में दर्शाया जाता है। ये प्रवाह सीधे निष्पादन क्रम को इंगित करते हैं।
- क्रमिक प्रवाह कभी भी दो प्रवाह वस्तुओं को जोड़ना चाहिए।
- वे दो घटनाओं को सीधे जोड़ नहीं सकते, बीच में कोई गतिविधि या गेटवे न हो।
- वे स्विमलेन को नहीं काटने चाहिए, जब तक कि संदेश प्रवाह के माध्यम से हैंडऑफ को स्पष्ट रूप से मॉडल नहीं किया गया है।
संदेश प्रवाह
संदेश प्रवाह प्रतिभागियों या पूलों के बीच संदेशों के प्रवाह को दर्शाते हैं। इन्हें खुले गोले वाले तीराकृत बिंदु वाली बिंदीदार रेखाओं के रूप में दर्शाया जाता है।
- संदेश प्रवाह एकल पूल या लेन में नहीं हो सकते। इन्हें कम से कम दो अलग-अलग प्रतिभागियों की आवश्यकता होती है।
- वे गेटवे या गतिविधि से सीधे नहीं जुड़ सकते; उन्हें एक घटना (आमतौर पर संदेश शुरू या मध्यवर्ती घटना) से जुड़ना होगा।
- वे संगठनात्मक सीमाओं के पार या अलग-अलग प्रणालियों के बीच संचार का प्रतिनिधित्व करते हैं।
संबंध
संबंध कलाकृतियों को प्रवाह वस्तुओं या गतिविधियों से जोड़ते हैं। इन्हें पतली बिंदीदार रेखाओं के रूप में दर्शाया जाता है।
- आरेख के विशिष्ट भागों पर डेटा वस्तुओं, टिप्पणियों या पाठ को जोड़ने के लिए संबंधों का उपयोग करें।
- प्रक्रिया तर्क या क्रम को परिभाषित करने के लिए संबंधों का उपयोग न करें।
🏊 स्विमलेन और पूल: जिम्मेदारी को व्यवस्थित करना
पूल और लेन प्रक्रिया तत्वों को जिम्मेदारी या संगठनात्मक इकाई के आधार पर व्यवस्थित करने के लिए एक दृश्य तंत्र प्रदान करते हैं। यह संरचना यह समझने के लिए महत्वपूर्ण है कि कौन क्या कर रहा है।
पूल
एक पूल एक व्यावसायिक प्रक्रिया में एक प्रतिभागी का प्रतिनिधित्व करता है। इसका प्रतिनिधित्व एक संगठन, एक विभाग या एक प्रणाली के रूप में किया जा सकता है।
- एक एकल पूल में कई लेन हो सकते हैं।
- अलग-अलग पूल अलग-अलग प्रतिभागियों को दर्शाते हैं। पूलों के बीच बातचीत के लिए संदेश प्रवाह की आवश्यकता होती है।
- कभी-कभी अप्रत्यक्ष पूल आंतरिक विवरणों को छिपाने के लिए उपयोग किए जाते हैं, लेकिन स्पष्टता के लिए प्रत्यक्ष पूलों को प्राथमिकता दी जाती है।
लेन
लेन एक पूल को विभाजित करते हैं। वे प्रतिभागी के भीतर भूमिकाओं, विभागों या विशिष्ट प्रणालियों का प्रतिनिधित्व करते हैं।
- लेन के भीतर के तत्व उस लेन की जिम्मेदारी के अंतर्गत आते हैं।
- क्रम प्रवाह लेन को पार कर सकते हैं, लेकिन इससे भूमिकाओं के बीच हस्तांतरण या बातचीत का संकेत मिलता है।
- सुसंगतता कहती है कि जहां संभव हो, एक पूल के सभी लेन की चौड़ाई समान होनी चाहिए ताकि दृश्य अव्यवस्था से बचा जा सके।
🧩 कलाकृतियाँ: संदर्भ जोड़ना
कलाकृतियाँ निष्पादन के प्रवाह को प्रभावित किए बिना आरेख में जानकारी जोड़ती हैं। वे पाठक के लिए आवश्यक संदर्भ प्रदान करती हैं।
- डेटा वस्तुएँ: एक मुड़े हुए कोने वाले दस्तावेज़ आकृति द्वारा दर्शाया जाता है। वे डेटा के निर्माण, उपयोग या उपभोग को दर्शाते हैं। इन्हें संबंधों के माध्यम से जोड़ा जाना चाहिए।
- समूह: नीचे लेबल वाले आयत। वे तत्वों को दृश्य रूप से समूहित करते हैं लेकिन निष्पादन तर्क का अनुमान नहीं करते हैं।
- टिप्पणियाँ: विशिष्ट तत्वों की ओर इशारा करने वाली रेखाओं वाले पाठ बॉक्स। ये प्रक्रिया चरण के पीछे के ‘क्यों’ की व्याख्या करते हैं।
🚦 गेटवे नियम और तर्क
गेटवेज प्रक्रिया में निर्णय बिंदु हैं। तर्क के सटीक मॉडलिंग के लिए सही गेटवे प्रकार का उपयोग आवश्यक है।
समावेशी बनाम अपवाहक गेटवेज
XOR और OR गेटवेज के बीच अक्सर भ्रम पैदा होता है। अंतर उन मार्गों की संख्या में है जो लिए जा सकते हैं।
- XOR गेटवे (अपवाहक): केवल एक आउटगोइंग मार्ग शर्त के आधार पर लिया जाता है। यदि शर्त सत्य है, तो एक मार्ग चालू होता है; यदि गलत है, तो दूसरा चालू होता है। यह द्विआधारी निर्णयों के लिए मानक चयन है।
- OR गेटवे (समावेशी): एक साथ कई आउटगोइंग मार्ग लिए जा सकते हैं। जब कई शर्तें एक साथ सत्य हो सकती हैं, तो इसका उपयोग किया जाता है।
- AND गेटवे (समानांतर): सभी आउटगोइंग मार्ग लिए जाते हैं। इसका उपयोग प्रक्रिया को समानांतर कार्यों में विभाजित करने के लिए किया जाता है जो एक साथ चलते हैं।
📊 सामान्य उल्लंघन और बेस्ट प्रैक्टिसेज
उच्च गुणवत्ता वाले आरेख बनाए रखने के लिए, मॉडलर्स को सामान्य त्रुटियों से बचना चाहिए। नीचे अक्सर होने वाली त्रुटियों और उनके सुधार का सारांश दिया गया है।
| सामान्य त्रुटि | यह क्यों विफल होता है | सही दृष्टिकोण |
|---|---|---|
| क्रमिक प्रवाहों को घटनाओं से जोड़ना | घटनाएं ट्रिगर हैं, चरण नहीं। वे सीधे किसी क्रम को शुरू नहीं कर सकती हैं। | क्रमिक प्रवाहों को गतिविधियों या गेटवेज से जोड़ें। |
| पूल के अंदर संदेश प्रवाह का उपयोग करना | संदेश प्रवाह के लिए प्रतिभागियों के बीच संचार के लिए होते हैं। | पूल के भीतर आंतरिक संचार के लिए क्रमिक प्रवाहों का उपयोग करें। |
| अनक्लोज्ड गेटवेज | प्रत्येक स्प्लिट गेटवे के लिए एक मिलता-जुलता जॉइन गेटवे होना चाहिए। | सुनिश्चित करें कि प्रत्येक स्प्लिट मार्ग सही तरीके से एकत्र होता है। |
| ओवरलैपिंग लाइनें | प्रवाह किस तत्व से जुड़ता है, इसके संबंध में दृश्य अस्पष्टता पैदा करती है। | अन्य लाइनों को काटने से बचने के लिए प्रवाहों को सावधानी से रूट करें। |
| गेटवेज पर लेबल की कमी | शर्तों के बिना पाठक तर्क को समझ नहीं पाएंगे। | प्रत्येक आउटगोइंग मार्ग को स्पष्ट शर्त (उदाहरण के लिए, “हां/नहीं”) के साथ लेबल करें। |
🛡️ मॉडलिंग मानक स्थापित करना
सामंजस्य के लिए शासन की आवश्यकता होती है। एक परिभाषित मानक के बिना, प्रत्येक मॉडेलर नियमों को अलग-अलग तरीके से समझेगा। एक संगठन में एकरूपता सुनिश्चित करने का सबसे प्रभावी तरीका शैली गाइड को बनाना है।
शैली गाइड के मुख्य घटक
- रंग कोडिंग: विशिष्ट घटना प्रकार या प्रक्रिया स्थितियों के लिए विशिष्ट रंगों को परिभाषित करें। उदाहरण के लिए, समाप्ति के संकेत के लिए हमेशा लाल रंग का उपयोग करें।
- फ़ॉन्ट शैलियाँ: कार्य नामों और लेबलों के लिए फ़ॉन्ट आकारों को मानकीकृत करें। विभिन्न स्क्रीन आकारों पर पढ़ने योग्यता सुनिश्चित करें।
- लेआउट नियम: प्रवाह की प्राथमिकता वाली दिशा को परिभाषित करें (उदाहरण के लिए, ऊपर से नीचे या बाएं से दाएं)। इससे पाठक के लिए मानसिक भार कम होता है।
- नामकरण प्रथाएँ: कार्यों के नामकरण के लिए नियम बनाएँ। क्रिया विशेषज्ञ (उदाहरण के लिए, “आवेदन जमा करें”) का उपयोग नामवाचक (उदाहरण के लिए, “आवेदन”) के बजाय करें।
- गेटवे तर्क: संगठन के लिए डिफ़ॉल्ट गेटवे प्रकार को निर्दिष्ट करें। अधिकांश संगठन दक्षता के लिए XOR को डिफ़ॉल्ट बनाते हैं, जब तक कि समानांतरता की स्पष्ट आवश्यकता न हो।
🔍 सत्यापन और रखरखाव
प्रक्रिया मॉडल जीवित दस्तावेज़ हैं। उन्हें नोटेशन नियमों के अनुरूप बनाए रखने के लिए नियमित समीक्षा की आवश्यकता होती है।
- सहकर्मी समीक्षा: एक अनिवार्य समीक्षा चरण को लागू करें, जहां एक अन्य विश्लेषक शैली गाइड के अनुसार आरेख की जांच करता है।
- स्वचालन जांचें: सिंटैक्स त्रुटियों, जैसे कि असंयुक्त तत्व या गायब लेबल, का पता लगाने के लिए सत्यापन उपकरणों का उपयोग करें।
- संस्करण नियंत्रण: समय के साथ मॉडल में परिवर्तनों को ट्रैक करें। इससे यह समझने में मदद मिलती है कि भविष्य में एक विशिष्ट नोटेशन चयन क्यों किया गया था।
- प्रतिक्रिया लूप: अंतिम उपयोगकर्ताओं को भ्रम की रिपोर्ट करने की अनुमति दें। यदि कोई हितधारक पूछता है, “इस आकृति का क्या अर्थ है?”, तो नोटेशन में संशोधन की आवश्यकता होती है।
💡 सामंजस्य का प्रभाव
BPMN नोटेशन नियमों का पालन करने से सरल भौतिक सुंदरता से बाहर भी निश्चित लाभ मिलते हैं।
- कम अस्पष्टता: स्पष्ट नियमों से आरेख के अर्थ को समझने के लिए मौखिक व्याख्या की आवश्यकता नहीं रहती है।
- सुधारित स्वचालन: समान मॉडलों को कार्यान्वयन योग्य वर्कफ्लो में बदलना आसान होता है। अस्पष्ट तर्क अक्सर स्वचालित कार्यान्वयन को नष्ट कर देता है।
- बेहतर संचार: विभिन्न विभागों के हितधारक एक ही आरेख पढ़ सकते हैं और एक ही प्रक्रिया को समझ सकते हैं।
- तेजी से ओनबोर्डिंग: जब नोटेशन मानकीकृत होता है, तो नए कर्मचारी प्रक्रिया लैंडस्केप को तेजी से समझ सकते हैं।
🔄 निरंतर सुधार
मानक विकसित होता है, और आपको इसकी समझ भी विकसित करनी चाहिए। BPMN 2.0 वर्तमान में प्रमुख संस्करण है, लेकिन एक्सटेंशन और बेस्ट प्रैक्टिस लगातार विकसित हो रहे हैं। सुनिश्चित करें कि आप मानक में आए बदलावों के बारे में अपडेट रहें ताकि आपके मॉडल संगत बने रहें।
शैली गाइड की समीक्षा के लिए नियमित रूप से वर्कशॉप आयोजित करें। जैसे-जैसे संगठन बदलता है, मॉडलिंग नियमों को नए व्यावसायिक आवश्यकताओं या नियामक मानकों के अनुरूप अनुकूलित करने की आवश्यकता हो सकती है। इससे यह सुनिश्चित होता है कि दस्तावेज़ीकरण पूरे संगठन के लिए विश्वसनीय सत्य का स्रोत बना रहे।
BPMN नोटेशन को एक अनुशासित अभ्यास के रूप में लेने से आप लचीली प्रक्रिया प्रबंधन के लिए आधार तैयार करते हैं। सुसंगतता में निवेश की गई मेहनत स्पष्टता, दक्षता और सफल प्रक्रिया कार्यान्वयन में लाभ के रूप में लौटती है।
